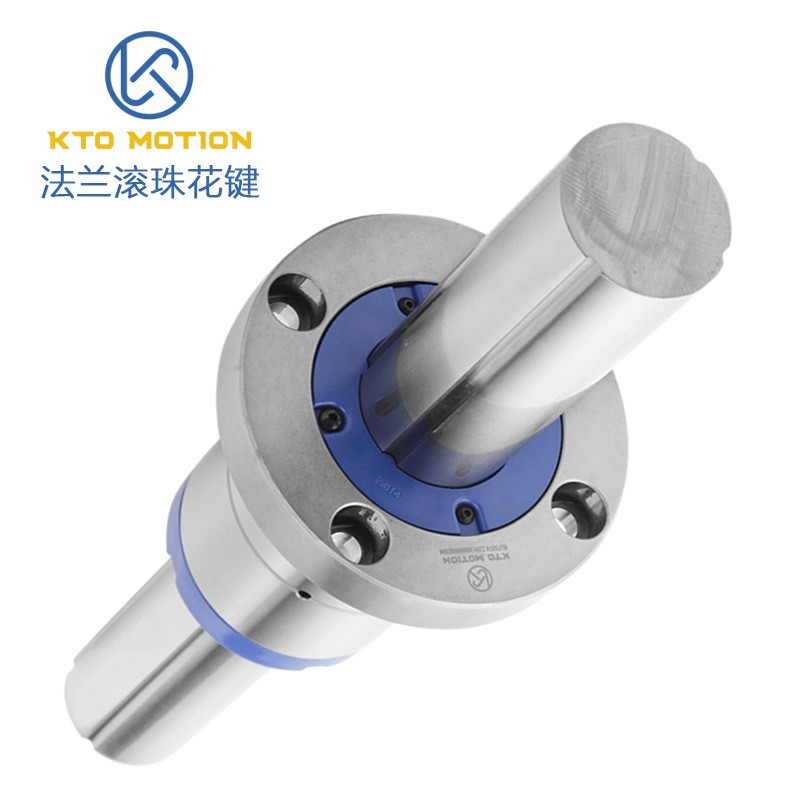

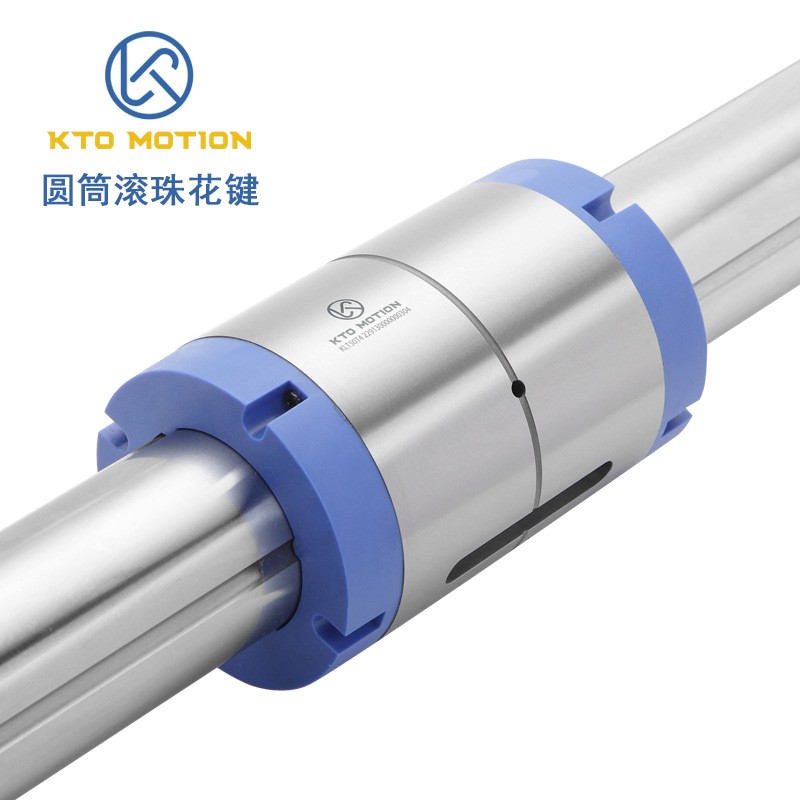

KTOMOYION滾珠花鍵的設計要點如下：
 一、結構設計
 1. 花鍵軸與花鍵套的配合尺寸： - 確定合適的花鍵軸直徑、花鍵套內徑以及鍵齒的尺寸參數。配合間隙要適中，既不能過大導致精度降低和晃動，也不能過小影響裝配和運動靈活性。 - 考慮不同工況下的熱膨脹系數，確保在工作溫度范圍內仍能保持良好的配合。
 2. 滾珠的選擇： - 根據承載能力和精度要求選擇合適直徑的滾珠。滾珠直徑越大，承載能力通常越高，但對精度的要求也更高。 - 考慮滾珠的材質，一般采用高強度、高硬度的合金鋼或陶瓷材料，以提高耐磨性和壽命。
 3. 保持架設計： - 保持架的作用是保持滾珠的均勻分布和防止?jié)L珠相互碰撞。設計時要確保保持架的強度和剛度，同時盡量減小其對運動的阻力。 - 保持架的形狀和結構應便于滾珠的安裝和更換。
二、載荷分析
1. 確定載荷類型和大?。?- 分析滾珠花鍵在實際應用中所承受的載荷類型，包括徑向載荷、軸向載荷和扭矩載荷。 - 根據設備的工作情況，準確計算各種載荷的大小，為設計提供依據。
2. 考慮動態載荷和沖擊： - 如果設備在工作過程中存在動態載荷或沖擊，需要在設計中考慮這些因素，適當增加安全系數。 - 可以通過采用緩沖裝置或優化結構設計來減少?zèng)_擊對滾珠花鍵的影響。
 三、精度設計
 1. 運動精度要求： - 根據設備的使用要求，確定滾珠花鍵的運動精度，包括直線度、平行度、跳動等指標。 - 設計時要通過合理的加工工藝和裝配方法來保證這些精度要求。
 2. 預緊力的設置： - 適當?shù)念A(yù)緊力可以提高滾珠花鍵的剛性和精度，但預緊力過大也會增加摩擦力和磨損。因此，需要根據實際情況合理設置預緊力。 - 可以通過調整花鍵軸與花鍵套之間的配合間隙、選擇不同彈性的保持架等方式來實現預緊力的調整。
四、潤滑與密封
1. 潤滑方式選擇： - 滾珠花鍵需要良好的潤滑來減少摩擦和磨損，延長使用壽命。常見的潤滑方式有油脂潤滑和油潤滑。 - 根據工作環境、速度、載荷等因素選擇合適的潤滑方式，并確定潤滑周期和用量。
 2. 密封設計： - 為了防止灰塵、雜質和水分進入滾珠花鍵內部，影響其性能和壽命，需要進行密封設計。 - 可以采用密封墊、密封圈等密封元件，確保密封效果可靠。
 五、安裝與維護
1. 安裝方式： - 設計時要考慮滾珠花鍵的安裝方式，確保安裝方便、準確。常見的安裝方式有法蘭安裝、螺紋安裝等。 - 提供詳細的安裝說明和注意事項，指導用戶正確安裝。
 2. 維護要求： - 明確滾珠花鍵的維護周期和維護內容，包括清潔、潤滑、檢查等。 - 提供易損件的更換方法和建議，以便用戶在需要時進行維護和更換。
